SAFETY

防耐火性

独自のファイヤーストップ構造が、
火災による被害を最小限にくいとめます。

防耐火性 - 独自のファイヤーストップ構造が、火災による被害を最小限にくいとめます。

全国の建物火災の発生頻度は約15分に1件※2
ミサワホームはすぐれた防耐火性能を実証し、火災の危険から住まいを守ります。

火災の多くは、操作ミスや消し忘れなど、室内からの出火が原因です。

全国で1年間に6万件以上も発生する火災。その半分以上の約3万3000件が建物火災です。そのうち、出火原因が特定できるもののみ(20,896件)を見てみると、コンロやストーブ、電気機器など、屋内からの出火が6割以上を占めていて、放火などの外的な理由による火災を上回っています。内部出火の多くは、コンロの点火放置(天ぷら油など)やタバコの不始末、ストーブからの引火など、操作ミスや消し忘れが主な原因のようです。火事による被害から家族と住まいを守るには、放火やもらい火など、外的要因による火災を最小限に抑える工夫はもちろん、屋内から火を出してしまっても、炎の燃え広がりを防ぎ、被害を最小限に抑えることができる高い防耐火性が必要です。それだけでも住宅火災による人的被害を抑えることにつながるのです。

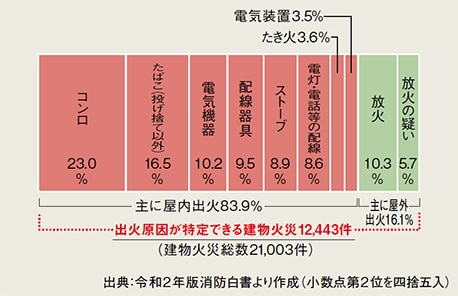

建物火災の主な出火原因(原因が特定できるもの)(平成16年中)
建物火災の主な出火原因(原因が特定できるもの)(平成16年中)
建物火災の主な出火原因(原因が特定できるもの)(平成16年中)

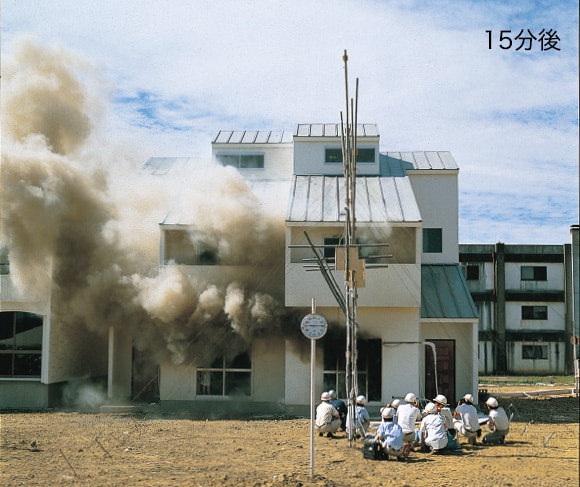

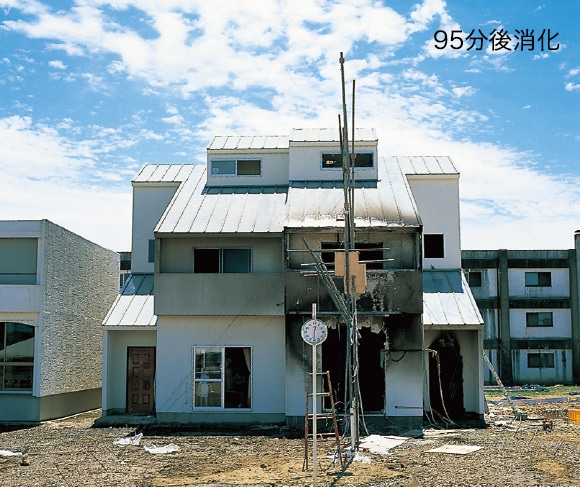

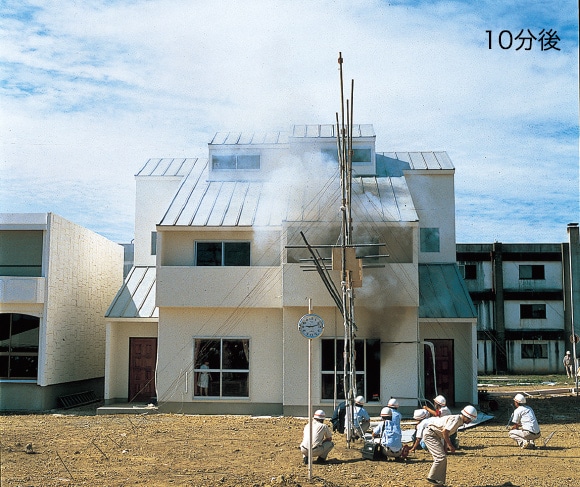

実大建物火災実験では、途中で自然鎮火しそうになり窓を壊して通風をよくしたほど、延焼しにくいことが実証されました。(1981年 協力:社団法人プレハブ建築協会・日本建築防災協会)

  • 10分後
  • 15分後
  • 95分後消火

実大建物火災実験では、途中で自然鎮火しそうになり窓を壊して通風をよくしたほど、延焼しにくいことが実証されました。(1981年 協力:社団法人プレハブ建築協会・日本建築防災協会)

延焼を抑える「ファイヤーストップ効果」は、
構造・工法の違いにより大きな差があります。

横芯材が高いファイヤーストップ効果を発揮。

炎は壁の中に入ると天井裏や上階に燃え上がり、被害が広がります。これを防ぐため、壁の中に「ファイヤーストップ構造」を施しますが、構造や工法によりその効果には大きな差があります。格子状の芯材で内部が細かく区切られたミサワホームの木質パネルは、横芯材がすぐれたファイヤーストップ効果を発揮。横芯材は部位にかかわらずすべての壁パネルに採用※3しているので、屋内のどの部分から出火しても、上部への延焼を抑えることが可能です。

ファイアーストップ効果の比較(当社比)
ファイアーストップ効果の比較(当社比)

ミサワホームのファイヤーストップ構造は、効果的に火災の拡大を抑えます

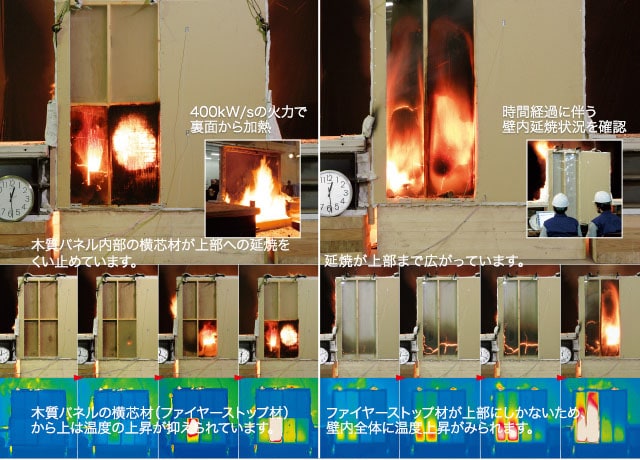

実験でも明らかなファイヤーストップ効果。

横芯材が密に入っているミサワホームの木質パネルと入っていない壁を同様に加熱※4し、それぞれの中央部分の壁体内温度を測定する比較実験を実施しました。木質パネルの横芯材直上の温度は実験終了まで100℃未満を維持しましたが、横芯材が中間部にない壁の同位置の測定点では、加熱開始後すぐに温度が上昇し始め、約30分後には100℃に到達、以後も上昇し続けました。火災の95%が通報から15分以内に消火開始されますが、これには通報までの時間経過は含まれません。延焼の拡大を防ぎ被害を最小限に抑える、より高いファイヤーストップ効果のある構造体であるほど大きな安心が得られます。

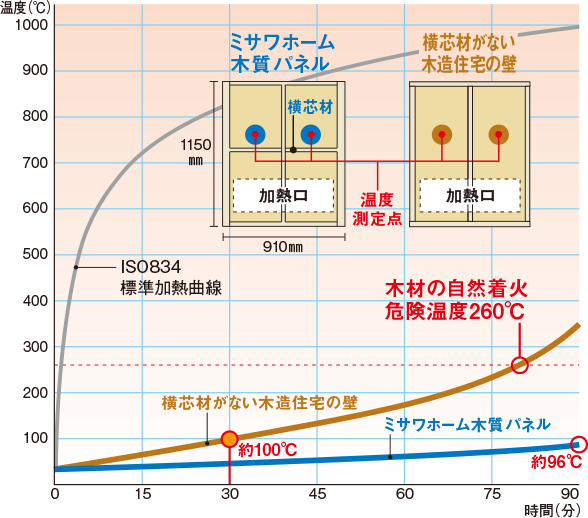

壁内温度の比較実験
ファイヤーストップ効果による壁内温度の比較実験
ファイヤーストップ効果による壁内温度の比較実験

試験体/[ミサワホーム]芯材:ホワイトウッド(30㎜×80㎜)合板:両面貼り(5㎜×2枚)[横芯材がない木造住宅の壁]芯材:ホワイトウッド(38㎜×89㎜)合板:片面貼り(9㎜裏面側のみ)[共通仕様]石膏ボード(12.5㎜両面貼り)試験方法/標準加熱曲線により加熱口から加熱 実験協力/(財)建材試験センター

ミサワホームは省令準耐火構造。
都市の厳しい規制にも柔軟に対応します。

石膏ボードは水蒸気で延焼を抑える不燃材。

省令準耐火構造のミサワホームは、厚さ12.5ミリの石膏ボードを内装下地材として天井、壁に設置しています。石膏には約21%の水分が結晶水のかたちで含まれており、火災時に高温にさらされるとこの結晶水が熱分解され、水蒸気になって放散されます。その結果、壁内部や隣室への延焼防止に大きな効果を発揮します。

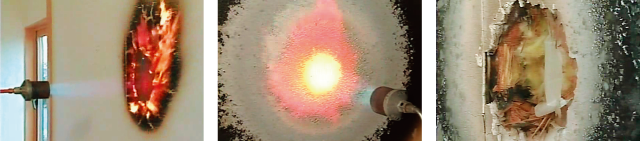

石膏ボードを加熱し続けると、水蒸気が発生し温度上昇を抑制。壁内部への延焼を抑えました

石膏ボードを加熱し続けると、水蒸気が発生し温度上昇を抑制。壁内部への延焼を抑えました。

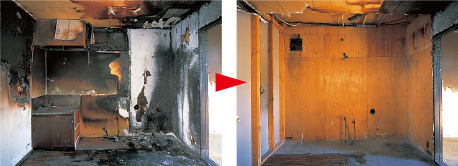

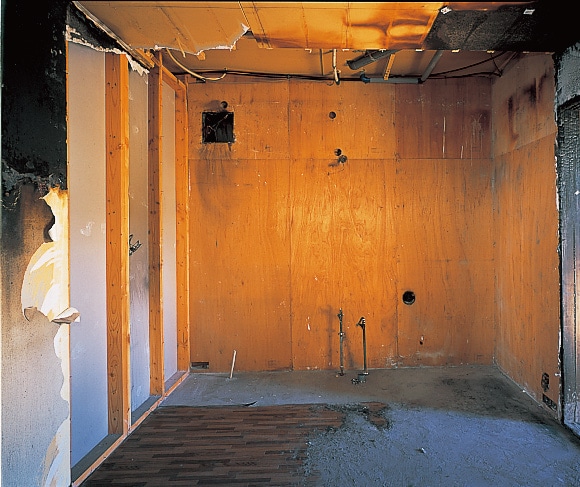

実際に火災にあったキッチン。石膏ボードをはがしても構造体への延焼はありませんでした

実際に火災にあったキッチン。石膏ボードをはがしても構造体への延焼はありませんでした。

実際に火災にあったキッチン。石膏ボードをはがしても構造体への延焼はありませんでした。

準防火地域には「準耐火構造」で対応。

ミサワホームは、隣家からの類焼にも万全の対策を施しています。隣家が出火した場合、3m離れていても約840℃の熱にさらされることになりますが、ミサワホームは防火構造の外壁や軒天、不燃の屋根材や外装仕上げ材が標準仕様。近隣からのもらい火にも強い住まいです。また、都市部などの準防火地域に対応する「準耐火構造」への仕様変更も容易に可能です。

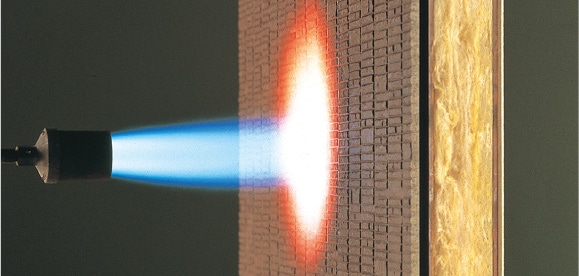

防火構造の外壁材を使用しています。(実際の防耐火試験とは異なります)

防火構造の外壁材を使用しています。
(実際の防耐火試験とは異なります)

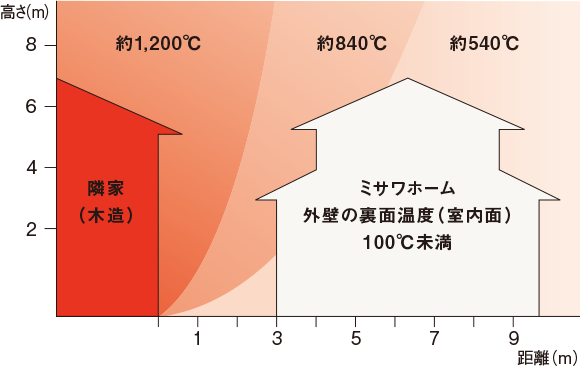

火災家屋からの距離と温度
火災家屋からの距離と温度

※参考資料:日本火災学会火災便覧

ワード

※1 2006年5月 東京理科大学火災科学研究センター実験棟にて実施したファイヤーストップ効果比較実験。試験体の左半分は、耐火ガラスを設置して実験を行っています。

※2 平成17年消防白書による。

省令準耐火構造

外壁および軒裏を防火構造に、天井および壁の室内に面する部分を石膏ボードなどで被覆することにより高い防火性能を持ち、住宅金融支援機構融資対象として承認された構造。

石膏ボード内の結晶水

畳1枚サイズの石膏ボードには約2.5リットルもの結晶水が含まれている。たとえば、氷に炎を吹きつけても全部溶けるまで氷の温度は0℃以下を保つのと同じで、熱分解により結晶水がすべて放出されるまで、石膏の温度は一定温度(100℃)以上に上昇しない。

※3 両面合板仕様の壁パネル以外は除く。

※4 ISO834標準加熱曲線による。

* 写真やCGにおける断熱材(グラスウール)の表面色は、実際と異なる場合があります。

準耐火構造

主要構造部(壁、床、屋根など)を準耐火構造とするなど、耐火構造に準ずる耐火性能を持つ構造。

不燃性断熱材

継続して燃えない性質をもつ断熱材のこと。

難燃性断熱材

燃焼速度は遅いものの、一定時間は燃え続ける性質をもつ断熱材のこと。

自己消火性断熱材

炎にさらされる間は燃えるが、炎から離されれば消火する性質をもつ断熱材のこと。
