耐風性・耐積雪性

「モノコック構造」は大型台風にも余力をもって耐え、
大雪による荷重もバランスよく受け止めます。

「モノコック構造」は大型台風にも余力をもって耐え、大雪による荷重もバランスよく受け止めます。

耐風性・耐積雪性 -「モノコック構造」は大型台風にも余力をもって耐え、大雪による荷重もバランスよく受け止めます。
耐風性・耐積雪性 -「モノコック構造」は大型台風にも余力をもって耐え、大雪による荷重もバランスよく受け止めます。

ミサワホームは、地域によって異なる
風の荷重条件に応じて設計しています。

台風などの大きな風圧力(水平荷重)に耐えるには、耐震性能と同じく耐力壁の量と配置バランスがとても重要です。ミサワホームでは、性能規定による限界耐力計算をもとに、BCS(ブロック・チェック・システム)を活用して必要壁量を算出し、地域に合わせた耐風設計を実施。全国を3つの地域に区分し、建築基準法で地域ごとに定められている基準以上の設計強度を確保しています。 また建物の壁面で受ける風圧力を、建物全体に伝えてバランスよく抵抗することも需要です。ミサワホームの建物は、壁・床・屋根が一体のモノコック構造のため、風圧力は耐力壁面や水平構面(床面・屋根面)に効率良く伝わり、建物全体に分散します。その結果、直交する壁面が風圧力に効果的に抵抗し、大型台風にも余裕を持って対応できる強度を実現するのです。

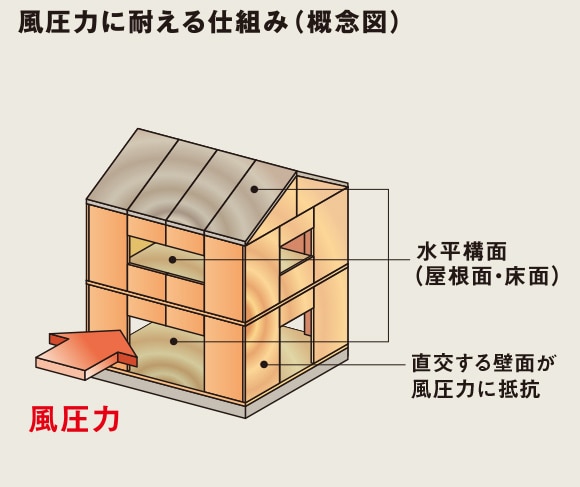

風による水平荷重が、耐力壁面と水平構面を通じて建物全体に伝わり、直交する壁面が効果的に抵抗します。

風による水平荷重が、耐力壁面と水平構面を通じて建物全体に伝わり、直交する壁面が効果的に抵抗します。

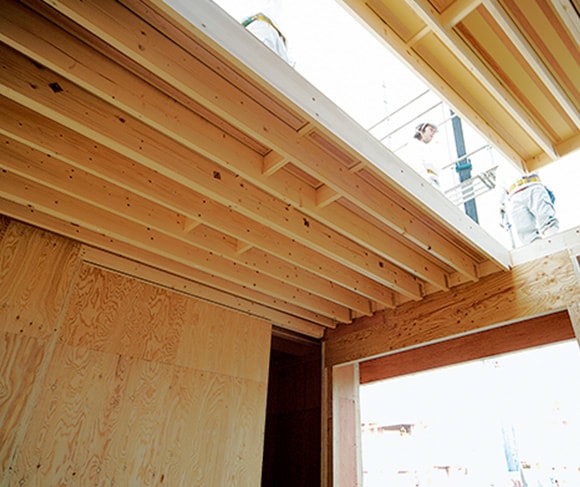

水平構面を構成するモノコック構造の剛床は、風圧力を建物全体に効果的に分散して伝える役割も果たします。

水平構面を構成するモノコック構造の剛床は、風圧力を建物全体に効果的に分散して伝える役割も果たします。

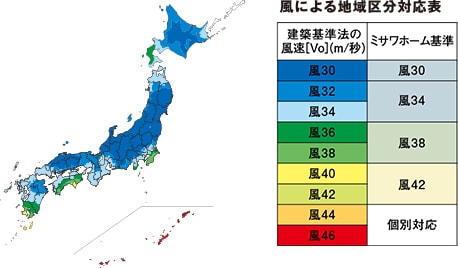

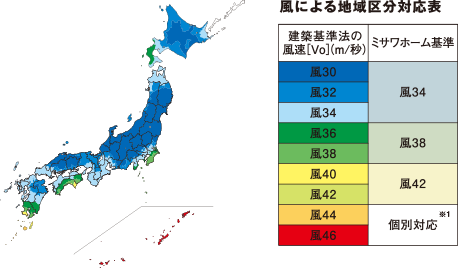

建築基準法では、風の地域区分は全国を9つに区分していますが、ミサワホームでは「3つの地域+個別対応地域」として区分し、余力をもって対応しています。

建築基準法では、風の地域区分は全国を9つに区分していますが、ミサワホームでは「3つの地域+個別対応地域」として区分し、余力をもって対応しています。

台風など、壁面全体で受ける大きな外力にも
十分な余力を実証した「実大3階建静加力実験」。

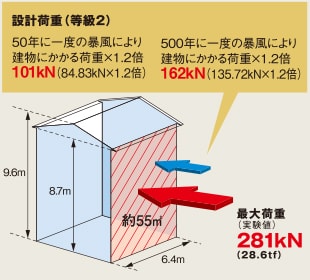

風圧力は主に壁面で受けるため、その壁面積によって建物にかかる力の大きさも変わります。鹿児島県など一部地域で求められる風速42m/秒もの強風が下図の3階建住宅に吹きつけた場合、どの程度の耐力が必要とされるのでしょうか。住宅性能表示制度の耐風等級の最高等級2では、50年に1度程度の暴風の1.2倍の風によって損傷せず、500年に1度程度の暴風の1.2倍の風に対しては倒壊・崩壊しないことが求められますが、それぞれを下図の建物にかかる荷重に換算すると、101kN、162kNとなります。ミサワホームでは、図と同じ実大3階建静加力実験により、最大荷重281kNもの耐力を確認済み。暴風に対しても大きな余力があることがあらためてわかります。

実験では最大荷重281kNを確認
実験では最大荷重281kNを確認

性能表示の基準となる暴風にも、余力をもって対応※2

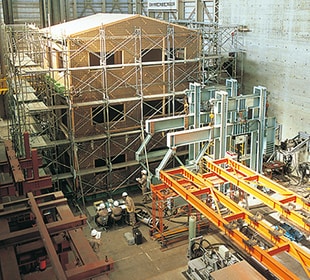

実大3階建静加力実験
実大3階建静加力実験

この実大静加力実験に用いた実験棟の耐力壁量(加力方向)は、1階に8カ所、2階に7カ所、3階に6カ所。わずかこの程度の耐力壁量で最大荷重281kNもの耐力を実証したことからも、ミサワホームのモノコック構造の高い剛性がわかります。

あらゆる耐風対策で、大型台風にも安心な住まい。

開口部も基準以上の耐風性能を確認。

安全で快適な暮らしを実現するためには、サッシの強度も大切な要素の一つです。 ミサワホームのアルウッドサッシは、2階用のサッシよりも高い強度が求められる3階用のサッシに相当する強度(1,600Pa、風速51m/s相当)を確保※3しています。耐風圧試験では、サッシの強度だけでなく、シャッターの性能なども多角的に検証しています。

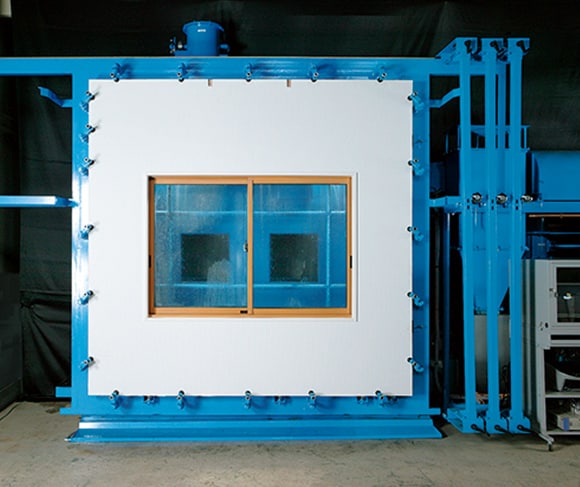

開口部の耐風圧試験

開口部の耐風圧試験

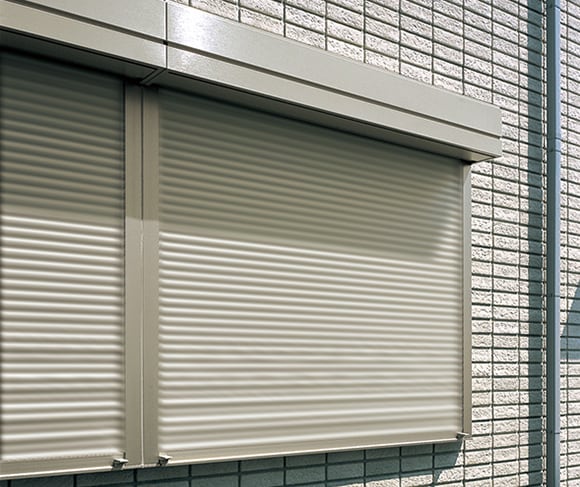

耐風性能にすぐれたシャッター

耐風性能にすぐれたシャッター

暴風にも耐え抜く屋根の構造。

家にかかる風圧は押す力、引っ張る力などさまざまです。ミサワホームでは、屋根パネルをしっかりと支える独自の鋼製梁を開発、屋根自体の暴風対策だけでなく、あらゆる荷重を建物全体に分散する構造としています。 また、軒先は特に強化し、高強度の金物でしっかり固定。風の地域区分に応じて軒の出幅も設定しています。

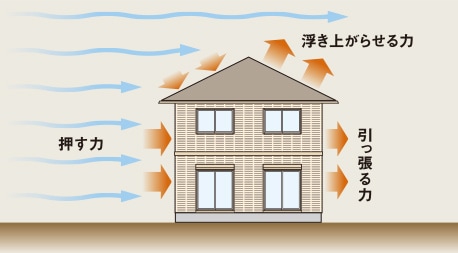

建物には意外な方向に風圧がかかります
建物には意外な方向に風圧がかかります
高強度の鋼製梁

高強度の鋼製梁

隅棟金物(寄棟屋根)

隅棟金物(寄棟屋根)

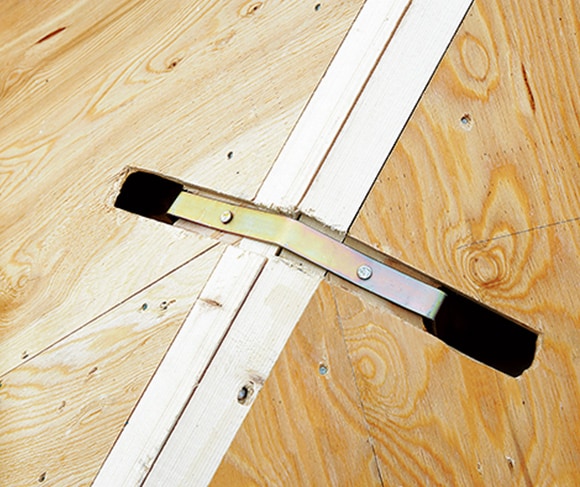

隅手違い金物

隅手違い金物

フック金物

フック金物

500年に1度程度の豪雪にも、
十分に耐えうる耐荷重設計の構造躯体。

ミサワホームでは、独自の高強度鋼製梁を採用し、積雪荷重を一体構造の建物全体にスムーズに分散することで、倒壊・崩壊はもちろん、 損傷の心配もない高い強度と高い自由度の設計を実現。急勾配で雪が積もりにくい屋根、敷地の有効利用が可能な無落雪屋根※4など、地域特性に応じた 屋根形状もご提案しています。

北海道・青森・秋田地区の無落雪屋根タイプの建物

北海道・青森・秋田地区の無落雪屋根タイプの建物

ワード

※1 風44、風46の地域は個別対応としております。

* 一部エリアでは、建物外部の合板の種類(模様)が実際とは異なります。

※2 等級2対応の場合。風速42/秒・粗度区分3で計算。

※3 一部の窓種、大開口を除きます。

※4 北海道や、青森・秋田の一部地域で対応。

室戸台風

1934年、西日本を中心に大被害を及ぼした台風。死者・行方不明3,306人、建物被害493,897棟。最大瞬間風速60m/秒を記録し、その後の耐風性能の基準となった。
