平成21年3月18日
「次世代ゼロ・エネルギー住宅」蒸暑地仕様
技術試行棟が三重県・亀山市に完成
○太陽光発電に太陽熱集熱機能を加えたカスケードソーラーを採用
○蒸暑地において夏は涼しく、冬を暖かく過ごす家
○Ｑ値が次世代省エネ基準値の１／２を可能に
○生活エネルギーのみならず建設時に排出されたCO2も回収
|
ミサワホーム株式会社（代表取締役社長 竹中宣雄）は、昨年２月北海道・旭川市に、寒冷地において生活に必要なエネルギーに加え建設時の一次エネルギーも回収できる「次世代ゼロ・エネルギー住宅」の技術試行棟を建てましたが、このほど蒸暑地においても同様に環境負荷のない住宅を実現するための技術試行棟が、三重県・亀山市に完成しました。 新たな試行棟は、旭川と同様「SMART STYLE Ｏ」をベースにしており、広さは同じ、プランもほぼ同様です。寒い地域と暑い地域に同じタイプの試行棟を建設することにより、技術検証データを詳細に取得します。断熱性を徹底的に高めた上で、蒸暑地に対応するために、夏季の日射遮蔽性、屋根遮熱性、通風・排熱性など、「微気候デザイン」をこれまで以上に強化し、空調機器の消費エネルギーを最小限に抑えました。さらに空気熱や排熱のエネルギーを利用することで、総合エネルギー効率が高くなり、これに太陽光発電を搭載することで、実質のエネルギー収支がゼロ以下（発電量が消費量を上回る）とし、住宅が建設される際等に発生するCO2をライフサイクルの中で回収できる住宅の実用化を目指しています。また室内の上下温度差や室間温度差の解消、不快な冷気流や乾燥・結露の防止、冷暖房に頼らない自然な心地良さの確保など、居住性も考慮した住宅性能もこの技術試行棟で確認する予定です。 |
亀山試行棟の主な特長は以下の通りです。
今後は実際にお客様にご入居頂き、普段の生活を通して、データ収集および検証を進めることで各種技術の早急な商品への展開を目指します。 |
■次世代ゼロ・エネルギーを実現する環境技術
○Ｑ値は当社次世代省エネ基準適合住宅の１／２を実現（Ｑ値=1.05W/m²K）
- 付加断熱システム
断熱性・気密性に優れた一般地運用120mm厚外壁パネルの外側に、さらに100mmの断熱層を付加することにより、外壁からの熱損失を62％削減しました（当社90ｍｍ外壁パネル断熱との比較）。 - 高性能遮熱ガラス
ペアガラスの内側・外側のガラス両面に、熱を反射する効果の高いLow-E膜をコーティングし、熱伝導性の低いクリプトンガスをガラスの間に封入。日射熱を63％カットすることができます。 - 基礎断熱
カスケードソーラーを通して集まった熱を床下に送り、熱を逃さないために基礎の内側に断熱材を施工し、床下に蓄熱材を敷設しました。床下を保温し１階床の快適性を向上させます。
○太陽熱を集め、利用するカスケードソーラーシステム
太陽光発電モデュール（ＰＶ）に透過性のあるガラスを採用して太陽熱集熱機能を設けました。発電に寄与しない部分は太陽光が透過し、モデュール裏面の温まった空気をファンによって床下に搬送・蓄熱することで自然な床暖房を実現します。集熱量は、この住宅の暖房負荷を賄う量に匹敵し、総合エネルギー効率を高めます。
○ワンランク上の「微気候デザイン」の採用
計画地の立地気候特性を事前に把握することにより、計画地のポテンシャルを活用し、夏涼しく冬暖かい住環境を創り上げることが「微気候デザイン」です。亀山試行棟では、特に夏の微気候デザインとして以下に配慮しています。
- 外構・造園には地域の生態系に適した樹木を選定
- 日射遮蔽効果をもたらす「Ｍ−Ｗｏｏｄ２システムパーゴラ」
- 省スペースで家庭菜園を可能にする「Ｍ−Ｗｏｏｄ２緑化ルーバー」
- 日射による熱負荷を８０％以上カット、通風と採光も同時に行える「ブラインドシャッター」
- 風の通り道を作り、熱を排除する欄間建具
- 吸放湿性のある溶岩ブロックをアプローチとテラスに採用
- テラスには、雨水を利用し散水することで蒸散効果が得られる「打ち水スプリンクラー」
- 空気を冷却し、室内に涼風を引き込む「涼風ミスト」
○設備の高効率化
- ヒートポンプ冷暖房（冷温水）システム
ヒートポンプは屋外の空気の熱を利用して、消費電力の２〜３倍の熱エネルギーを供給可能。パネルルーバーに夏は冷水、冬は温水を供給し、各室冷暖房制御を実現します。 - パネルルーバー冷暖房システム
パネルルーバーに冷温水を通す“ふく射方式”の冷暖房をオリジナルで開発しました。「微気候デザイン」との併用により、エアコン冷暖房が不要となります。 - 熱回収浴槽
浴槽を真空断熱材とポリスチレンで保温することで、追い炊きによるエネルギーロスを低減しました。風呂の給湯熱量は７０％削減できます。それでも逃げる熱については、基礎断熱された床下で再利用し、居室の暖房負荷を低減します。 - エコキュート
エコキュートは屋外の空気の熱を利用してお湯を沸かすヒートポンプ給湯システム。消費電力の３倍以上の熱をお湯として利用でき、省エネにつながります。 - ＬＥＤ照明
高効率な発光体であるＬＥＤは電力の消費量が少なく、白熱電球と比べて約１／７、蛍光灯と比べても約１／２です。ＬＥＤは耐久性にも優れ、交換の頻度を低減でき、環境負荷の低減につながります。
■家計にも環境にもやさしい住まい
○エネルギー収支
次世代ゼロ・エネルギー住宅のエネルギー消費量は、約6,000kWh/年。既存のミサワホーム標準仕様に比べ約４９％消費エネルギーを削減しています。一方、太陽光発電による発電量は、約8,000kWh/年となり、年間約2,000 kWh/年の余剰電力を生み出します。
＊参考値 エネルギー消費量 6,000kWh/年 ＜ 発電量 8,000kWh/年
○年間コスト収支
年間コスト収支は電力消費によるコストと太陽光発電によるコストメリットを差し引きした金額になります。既存のミサワホーム仕様では、シミュレーションに基づくエネルギーコストは21.7万円/年（一般住宅仕様28.6万円/年）ですが、次世代ゼロ・エネルギー住宅では14.5万円/年と、年間7.2万円のコスト削減を可能にし、太陽光発電によるコストメリット21.7万円/年と合わせて約29万円/年のコストメリットが期待できます。
[計算条件] プラン：技術試行棟プラン 建設地：亀山市 冷暖房：地域の気象条件に基づく熱負荷計算値と機器効率をもとに算出 給湯・調理・照明他コンセント電力：地域の標準的負荷値と機器効率をもとに算出 太陽光発電：地域の気象条件に基づくパラメータ分析法 電力契約：中部電力
○ライフサイクルエネルギー収支
ライフサイクルエネルギーとは、あるものの材料を調達し、加工製造し、そして使用、最後は廃棄するという一連の流れの中で消費される全てのエネルギーを意味します。 一般の住宅建設では、竣工までに３０万kWh程度の一次エネルギーを使います。その後生活とともに毎年一定の割合でエネルギーを消費していきます。 一方次世代ゼロ・エネルギー住宅では、建設時に１２％ほど余分に一次エネルギーを必要としますが、毎年のエネルギー収支がマイナスになるので、一定期間を過ぎると建設時も含めたライフサイクルエネルギー収支もゼロ以下になります。
■ゼロ・エネルギー住宅開発経緯
当社では太陽エネルギーを利用した住まいの開発着手から30年以上が経過しました。1974年に、環境負荷の低減を目指した「エコ・エネルギー住宅」の開発着手に始まり、1989年には、当社梓川工場内に(財)電力中央研究所と共同で実験棟を建設。この年から屋根建材型の太陽電池モデュールの開発にも着手しています。
1991年には高松市内に屋根全体に太陽電池を搭載した実験棟を建設。この住宅では家庭内の消費電力量の８５％を太陽光発電で賄うことができるというものでした。
1994年には「屋根建材型の太陽光発電システム」の販売を開始しています。 そして1998年に世界初のゼロ・エネルギー住宅として「HYBRID-Ｚ」を商品化し発売をしました。
既存のゼロ・エネルギー住宅を上回る断熱性能とエネルギー利用の高効率化を図ることで、年間エネルギーCO2収支ゼロを実現し、さらにライフサイクルの中でCO2排出収支もゼロにできる“次世代”のゼロ・エネルギー住宅を目指して、昨年２月に北海道・旭川市に、寒冷地仕様の技術試行棟を建設しました。今後は冷房負荷の増加が予想されるため、蒸暑地でも“次世代”ゼロ・エネルギー技術を確立するために、このたび三重県・亀山市に技術試行棟を完成させました。

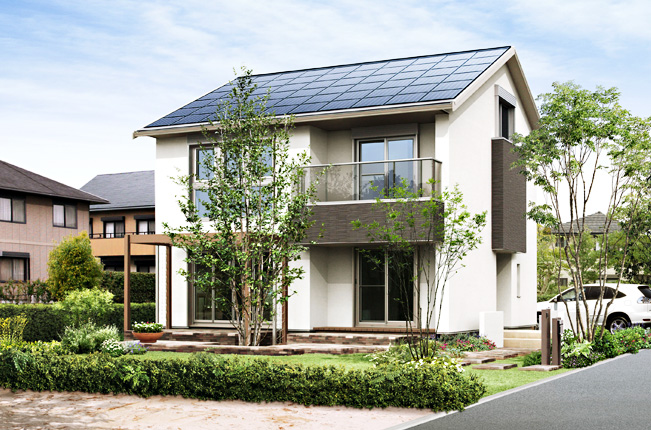

＊外観イメージ
ベースプラン「SMART STYLE Ｏ」 1F 65.95m² 2F 73.18m² To. 139.13m²（42坪）
|
|
以 上 |
