MJ Wood ミサワホームの木造耐震住宅

SAFETY構造用集成材

安定した強度と、JAS規格の高い品質。「MJ Wood」が、構造用集成材を採用する理由です。

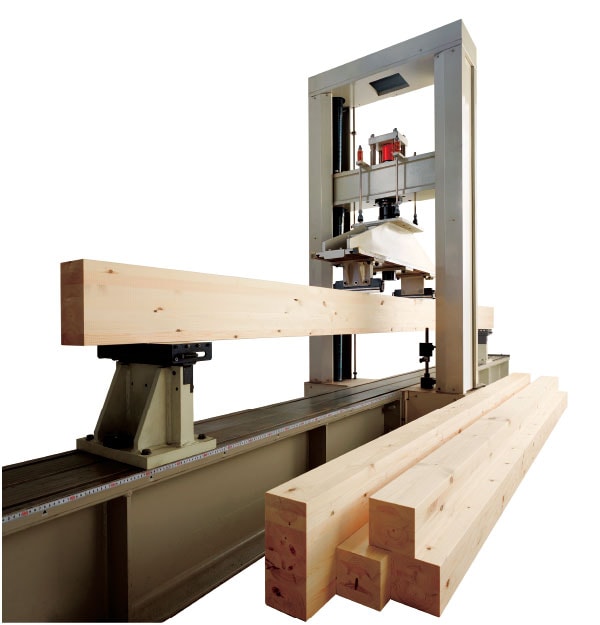

完成した集成材の中からランダムに抜き取り検査を行い、曲げ強度を測定。徹底した品質管理で性能を確保します。

自然素材と工業製品の良さをあわせ持つ、構造用集成材。

安全な住まいづくりの第一歩は、適切な構造材を選択することからはじまります。
「MJWood」では、性能と品質を最優先し、構造用集成材を採用しました。ラミナで構成される構造用集成材は、厳格な生産管理のもとでつくられる工業製品。
自然素材としての木材の長所を最大限に引き出した、理想的な構造材です。

集成材

ラミナ

集成材を構成するひき板。複数のラミナを積層接着して構造材として使用します。

ラミナから集成材の製造、出荷まで厳しく生産管理。

集成材の構成材となるラミナは、受入検査で寸法や外観、含水率の検査を受け、合格品のみが製造工程に進みます。
強度別に選別され、寸法のバラつきを揃えたあと、再び一枚一枚厳重に強度等級区分（グレーディング）検査を実施。
さらに、木材一本ごとにシリアルナンバーを印字し、強度や含水率の実数値、産地などのトレーサビリティを確立しています。

ラミナの品質検査

含水率: 高周波含水率計でラミナの含水率を計測し、15%より高いラミナを除外します。

強度測定: 等級区分機（MSR）を使用し、荷重によるラミナのたわみ具合で強度を測定します。

節・割れチェック: 木材の節や割れ、曲りなどを最新の測定器や目視などによって選別します。

原木の入荷・加工

原木搬入
皮むき

ラミナの製造

カット
ラミナ製造
乾燥

ラミナの等級分け・選別

強度等級区分（グレーディング）

ラミナの積層接着・養生

接着剤塗布
積層接着

仕上げ・プレカット・邸別出荷

集成材完成
プレカット
金物取付（プレセット）
邸別出荷

構造用集成材は、一本一本の強度・品質が安定。

木材は時間が経つと、徐々に乾燥して収縮し、反りやくるいが発生します。

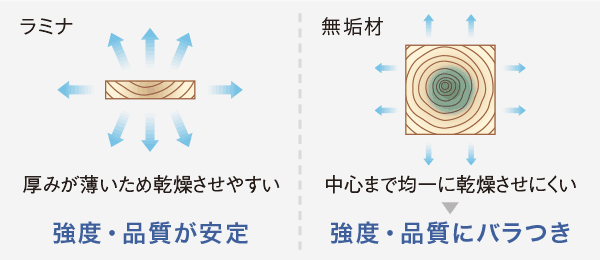

構造用集成材は、製造段階で基準の含水率までしっかりと乾燥させるため、割れや反り、カビの発生の可能性が少なくなり、強度も増加。木表と木裏※1を組み合わせることで、さらにくるいに強くなります。

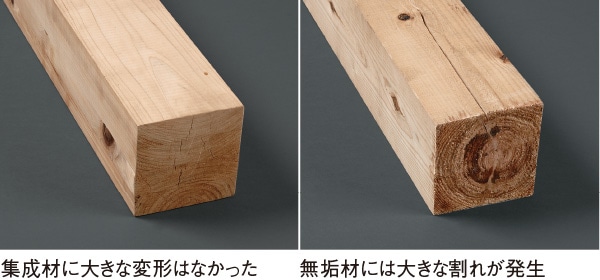

約1週間の強制機械乾燥試験を実施しても、集成材には大きな変形が見られませんでした。また、一本一本の強度や寸法が安定しているため、正確な構造計算が可能となります。

※1 木の表側（樹皮に近い方の面）と、木の裏側（中心に近い方の面）。

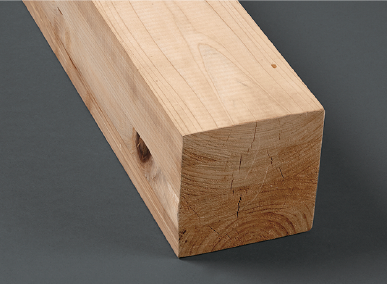

機械乾燥後の集成材の状態

変形が少ない構造用集成材（MJ Wood）

集成材と無垢材の違い

木材	（JAS）構造用集成材	無垢材（KD材）^※2	無垢材（グリーン材）^※3
特徴	割れや反りが極めて少ない強度・品質が安定主要構造材に使用	人工乾燥により含水率を下げるため、グリーン材に比べ割れや反りは少ない下地等に使用	割れや反り、カビの発生の可能性も自然な風合いが魅力
含水率	15%以下	15～25％（平均20％）	基準なし（保管・乾燥状態で異なる）
強度	すべてJAS等級	JAS等級および無等級	基準なし（樹種・含水率により異なる）
