地震に強い家をつくる
制震装置「MGEO（エムジオ）」
耐震とは? 住まいの構造体そのものの強度で
地震の揺れに耐え、建物の倒壊を防ぐことです。
耐震は構造体の強さがそのまま性能の良し悪しに
なります。木造住宅では柱を太くすれば構造体も
強くなると思われがちですが、実はそうではあり
ません。地震に強い家に代表される耐震性能は
壁（耐力壁※）の強さで決まるのです。
※耐力壁: 主体構造として、地震などの水平荷重、または重力による鉛直荷重に
抵抗させる目的でつくられる壁体のこと。間仕切り壁と区別される。
地震に強い家をつくる
制震装置「MGEO(エムジオ)」
耐震とは? 住まいの構造体そのものの強度で地震の揺れに耐え、建物の倒壊を防ぐことです。
耐震は構造体の強さがそのまま性能の良し悪しになります。木造住宅では柱を太くすれば構造体も強くなると思われがちですが、実はそうではありません。地震に強い家に代表される耐震性能は壁（耐力壁※）の強さで決まるのです。
※耐力壁: 主体構造として、地震などの水平荷重、または重力による鉛直荷重に抵抗させる目的でつくられる壁体のこと。間仕切り壁と区別される。
地震に強い家をつくるために・・・3つの地震対策
地震対策には、
揺れに耐える「耐震」
揺れを吸収する「制震」
揺れを伝えない「免震」
耐震とは、住まいの構造体そのものの強度で地震の揺れに耐え、建物の倒壊を防ぐことです。また免震とは建物の基礎部分に架台を組み、ゴムなどを入れて建物と地盤を切り離し、建物に直接揺れを伝えないようにすること。そして制震とは建物に組み込んだ制震装置で地震のエネルギーを吸収し、揺れを抑制することです。ミサワホームは強固な「モノコック構造」に加えて、制震装置「MGEO（エムジオ）」を開発し、地震による建物損傷ゼロの住まいづくりを目指します。

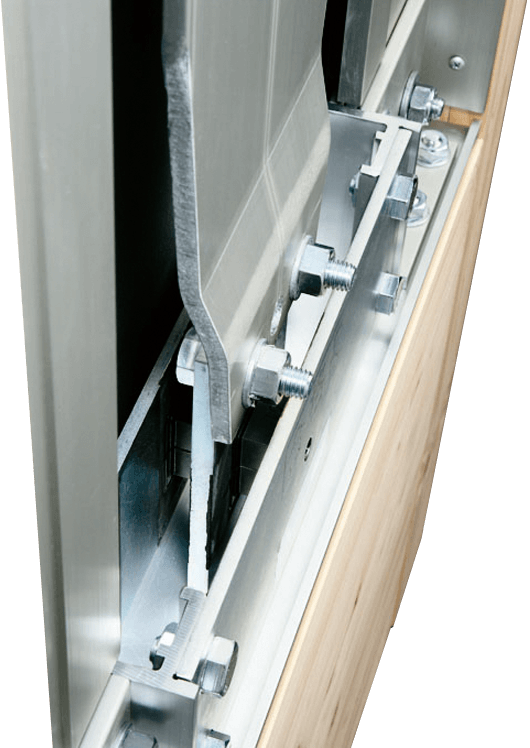

MGEO（エムジオ）とは、壁の内部に複合テコ原理を応用した独自の変位拡大機構と、高減衰ゴムをセットした制震ダンパーを組み合わせた制振装置です。「耐震」構造の住宅に揺れや振動を抑える「制震」技術をアドオンすることで、地震から住まいを守ります。制震装置「MGEO（エムジオ）」は、高い地震エネルギー減衰効果により、地震エネルギーを最大約50％軽減します。制震装置はすべてのミサワホームに設置可能※です。
※新築時に限ります。プラン等により設置が困難な場合があります。
地震に強い家をつくるために・・・多くの巨大地震
地震大国・日本甚大な被害をもたらした阪神・淡路大震災以降も2004年の新潟県中越地震
2011年の東日本大震災など、大地震の被害は後を絶ちません。
さらに東海地震や首都圏を襲う南関東地震などはいつ起きても不思議ではないと
言われています。しかし、地震がいつどこで発生するかを正確に予測することは
できません。地震対策は家を建てる前から始まっていると言えるのです。
地震に強い家をつくるために…多くの巨大地震
地震大国・日本甚大な被害をもたらした阪神・淡路大震災以降も2004年の新潟中越地震、2011年の東日本大震災など、大地震の被害は後を絶ちません。
さらに東海地震や首都圏を襲う南関東地震などはいつ起きても不思議ではないと言われています。しかし、地震がいつどこで発生するかを正確に予測することはできません。地震対策は家を建てる前から始まっていると言えるのです。
地震に強い家をつくるために・・・耐震構造
地震対策の基本は、耐震は、構造体の強さがそのままの性能の良し悪しになります。
木造住宅では、柱を太くすれば構造体も強くなると思われがちですが、実はそうではありません。耐震性能は壁の強さで決まるのです。また、耐力壁どうしの接合部の強さも重要です。

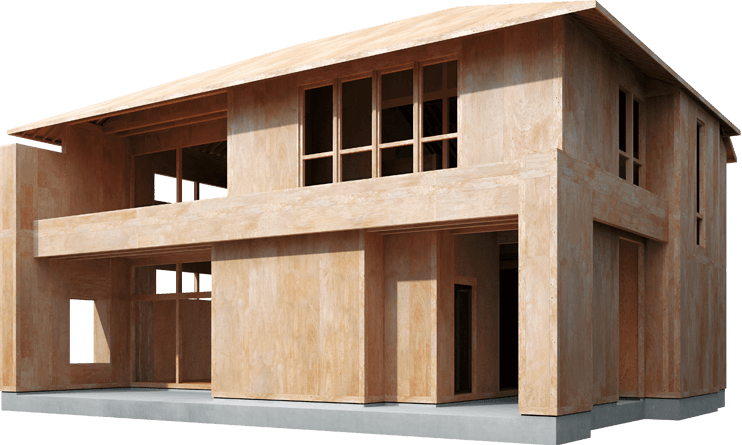

力が一点に集中する点接合ではなく、建物全体に力を分散する面接合のモノコック構造なら、より安心な住まいと言えるでしょう。
耐震プラス
制震の家なら
より多くの人が
実現できる
強靭な耐震構造によって全壊や半壊を免れるだけではなく、さらに安心な住まいにするには制震や免震をプラスすることを検討しましょう。免震は非常に有効な手段ですが設置には敷地やプラン上のさまざまな制約がありコストも高額です。制震は、敷地や設計上の制約が少なくローコストで設置が可能で連続する大余震にも繰り返し効果を発揮するなど、免震にはないさまざまなメリットがあります。
地震に強い家をつくるために・・・制震装置「MGEO（エムジオ）」
制震はローコストで設置可能制震装置は免震に比べてはるかに低価格で、
しかも設置条件にほとんど規制を受けないなどメリットが計り知れない。

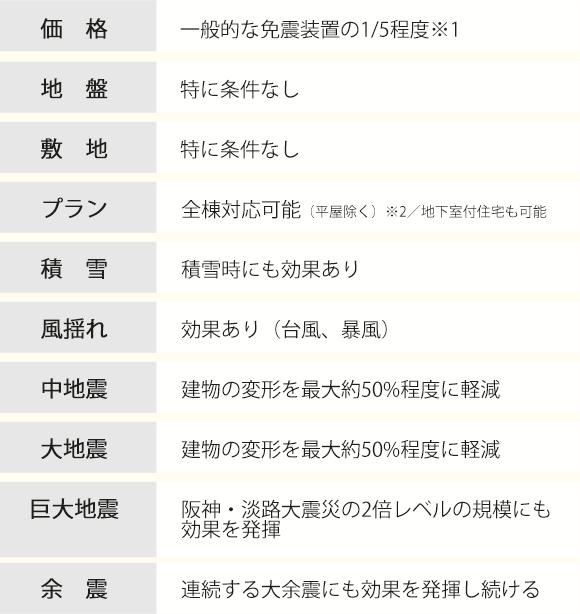

制震装置「MGEO（エムジオ）」 |

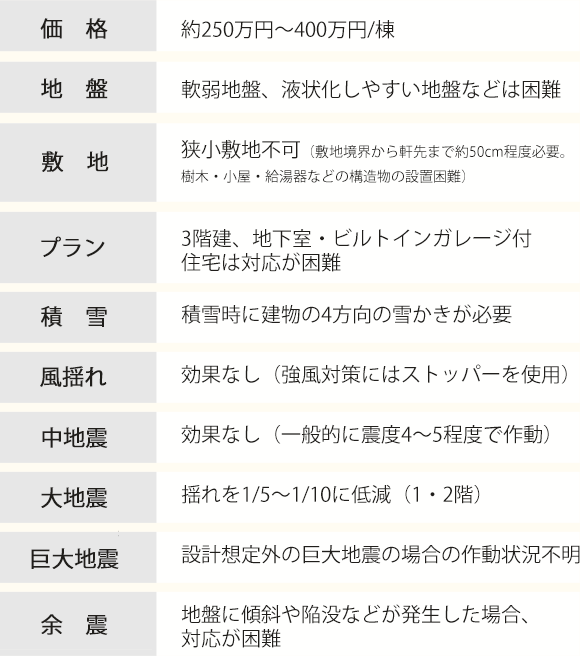

一般的な免震装置 |
|
| 価格 | 一般的な免震装置の1/5程度※1 | 約250万〜400万円/棟 |
| 地盤 | 特に条件なし | 軟弱地盤、液状化しやすい地盤などは困難 |
| 敷地 | 特に条件なし | 狭小敷地不可（敷地境界から軒先まで約50cm程度必要。樹木・小屋・給湯器などの構造物の設置困難） |
| プラン | 全棟対応可能（平屋除く）※2 /地下室付住宅も可能 | 3階建、地下室・ビルトインガレージ付住宅は対応が困難 |
| 積雪 | 積雪時にも効果あり | 積雪時に建物の4方向の雪かきが必要 |
| 風揺れ | 効果あり（台風、暴風） | 効果なし（強風対策にはストッパーを使用） |
| 中地震 | 建物の変形を最大約50％程度に軽減 | 効果なし（一般的に震度4〜5程度で作動） |
| 大地震 | 建物の変形を最大約50％程度に軽減 | 揺れを1/5〜1/10に低減（1・2階） |
| 巨大地震 | 阪神・淡路大震災の2倍レベルの規模にも効果を発揮 | 設計想定外の巨大地震の場合の作動状況不明 |

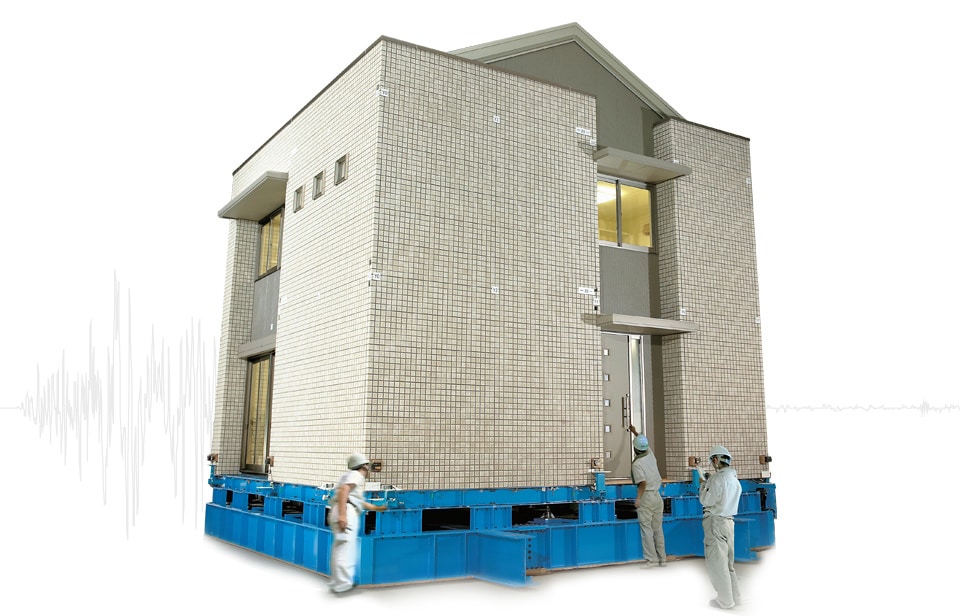

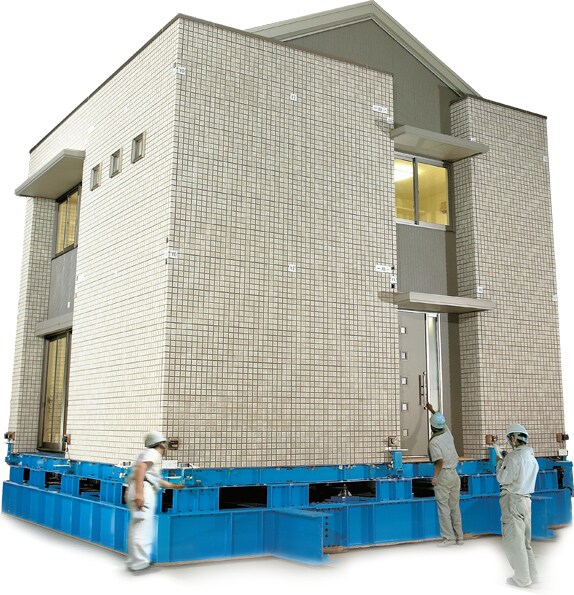

| 余震 | 連続する大余震にも効果を発揮し続ける（実大実験では13回の巨大地震を含め、4日間で計39回の揺れにも耐えることを実証済み） | 地盤に傾斜や陥没などが発生した場合、対応が困難 |
※1 建築面積100m2以下、制震装置を2カ所設置の場合。令和6年1月1日現在の情報です。
※2 プランにより対応が困難な場合があります。詳細についてはお近くのミサワホーム展示場・営業所までお問い合わせください。

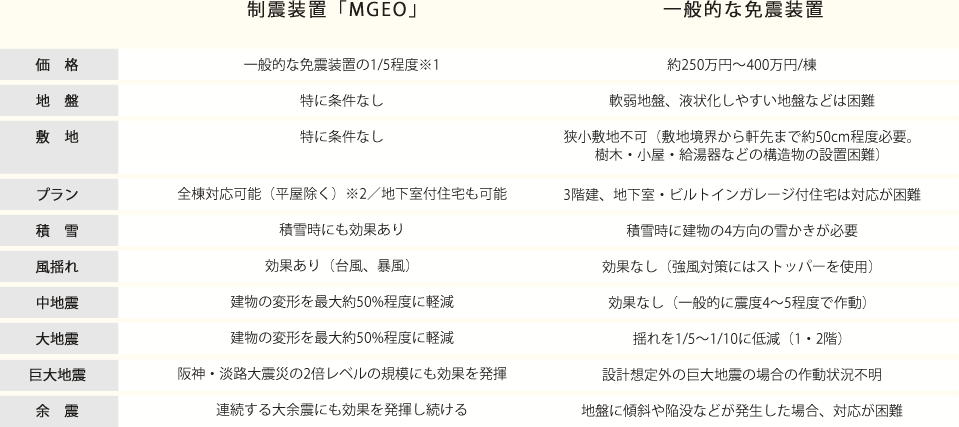

地震に強い家をつくるために・・・制震装置「MGEO」
制震はローコストで制震装置は免震に比べてはるかに低価格で、
しかも設置条件にほとんど規制を受けないなどメリットが計り知れない。
制震装置「MGEO」 |
一般的な免震装置 |
|
| 価格 | 一般的な免震装置の1/5程度※1 | 約250万〜400万円/棟 |
| 地盤 | 特に条件なし | 軟弱地盤、液状化しやすい地盤などは困難 |
| 敷地 | 特に条件なし | 狭小敷地不可（敷地境界から軒先まで約50cm程度必要。樹木・小屋・給湯器などの構造物の設置困難） |
| プラン | 全棟対応可能（平屋除く）※2 /地下室付住宅も可能 | 3階建、地下室・ビルトインガレージ付住宅は対応が困難 |
| 積雪 | 積雪時にも効果あり | 積雪時に建物の4方向の雪かきが必要 |
| 風揺れ | 効果あり（台風、暴風） | 効果なし（強風対策にはストッパーを使用） |
| 中地震 | 建物の変形を最大約50％程度に軽減 | 効果なし（一般的に震度4〜5程度で作動） |
| 大地震 | 建物の変形を最大約50％程度に軽減 | 揺れを1/5〜1/10に低減（1・2階） |
| 巨大地震 | 阪神・淡路大震災の2倍レベルの規模にも効果を発揮 | 設計想定外の巨大地震の場合の作動状況不明 |
| 余震 | 連続する大余震にも効果を発揮し続ける（実大実験では13回の巨大地震を含め、4日間で計39回の揺れにも耐えることを実証済み） | 地盤に傾斜や陥没などが発生した場合、対応が困難 |
※1 建築面積100m2以下、制震装置を2カ所設置の場合。
平成24年3月1日現在の情報です。
※2 プランにより対応が困難な場合があります。
詳細についてはお近くのミサワホーム展示場・営業所までお問い合わせください。
ミサワホームは、地震による損傷ゼロの住まいを目指し、「倒壊ゼロ※2」の強固な
「モノコック構造」に加えて、地震エネルギーを最大約50%軽減する制震装置「MEGO」を標準装備。
「耐震」+「制震」により、倒壊ゼロはもちろん、損傷ゼロの住まいづくりを実現します。
※1 一部の商品とプランを除きます。
※2 地盤に起因する被害、地震に伴う津波や火災による被害は除きます。
ミサワホームは、地震による損傷ゼロの住まいを目指し、「倒壊ゼロ※2」の強固な
「モノコック構造」に加えて、地震エネルギーを最大約50%軽減する制震装置「MEGO」を標準装備。
「耐震」+「制震」により、倒壊ゼロはもちろん、損傷ゼロの住まいづくりを実現します。
※1 一部の商品とプランを除きます。
※2 地盤に起因する被害、地震に伴う津波や火災による被害は除きます。
ミサワホームラウンジに掲載している動画をピックアップでご紹介。オリジナルの制震装置「MGEO(エムジオ)」や
防災について・地震に強い家についてまとめている動画を一挙ご紹介いたします。

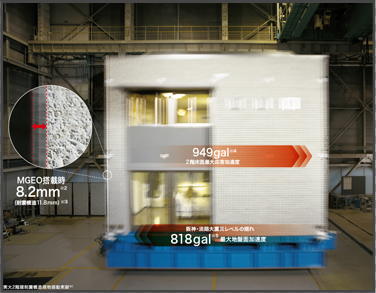

高度な「耐震」構造に加えて、「制震」技術で揺れを抑えることで命を守る。暮らしを守る。ミサワホーム独自の制震装置「MGEO (エムジオ) 」のすべてをご覧ください。
